鋁合金金相制樣的小技巧
更新時(shí)間：2025-11-24 瀏覽次數(shù)：40
鋁合金金相制樣是分析其微觀組織的關(guān)鍵步驟，需通過(guò)切割、鑲嵌、磨拋、腐蝕等環(huán)節(jié)控制樣品質(zhì)量。以下為實(shí)用技巧，涵蓋核心操作要點(diǎn)：
一、切割：減少熱損傷
低速切割：鋁合金軟且導(dǎo)熱快，高速切割易過(guò)熱變形。推薦使用線切割或慢速鋸（轉(zhuǎn)速200-500rpm），配合冷卻液（如水基或油基）降溫。
方向優(yōu)化：沿軋制方向切割可減少纖維撕裂；若需觀察橫向組織，先切小塊再調(diào)整方向。
薄件處理：切割薄壁件時(shí)，采用濕式切割并降低進(jìn)給速度，避免裂紋產(chǎn)生。

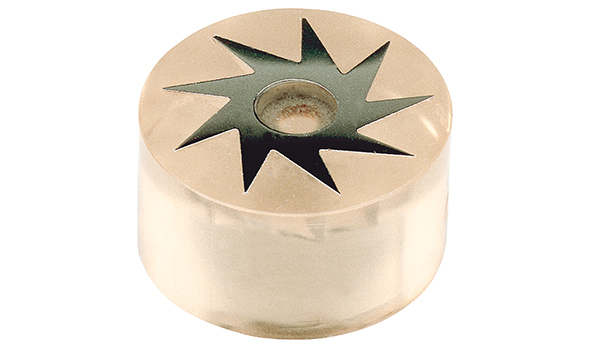

二、鑲嵌：保護(hù)樣品邊緣
冷鑲嵌優(yōu)先：鋁合金對(duì)熱敏感，熱鑲嵌（如酚醛樹脂）可能改變組織。選用冷鑲嵌料（環(huán)氧樹脂+固化劑），固化快且無(wú)熱影響，推薦德國(guó)古莎的泰克諾維系列。
固定樣品：鑲嵌前用導(dǎo)電膠或雙面膠固定樣品，防止樹脂滲入觀察面。
控制用量：填充至樣品高度1.5-2倍，確保觀察面平整且鑲嵌料不溢出。
三、磨拋：分步精細(xì)控制
粗磨（P180-P400）：快速去除切割痕跡，采用“8字形"手法均勻施力，避免邊緣倒角。每步磨拋后用酒精清洗表面。
精磨（P600-P1200）：逐步細(xì)化表面，每步1-2分鐘，更換砂紙時(shí)旋轉(zhuǎn)樣品90°，消除上一道劃痕。
初拋（1-3μm拋光液）：用絲絨或短毛呢布，配合氧化鋁/金剛石拋光液，轉(zhuǎn)速150-200rpm，時(shí)間3-5分鐘。
精拋（0.05μm懸浮液）：換絲綢或納米布，轉(zhuǎn)速降至100-150rpm，時(shí)間1-2分鐘，獲得鏡面效果。
避坑提示：拋光時(shí)輕壓樣品，避免過(guò)度施力導(dǎo)致表面凹陷或偽組織。
四、其他實(shí)用技巧
防污染：不同粒度砂紙、拋光布需嚴(yán)格分開，避免交叉污染。
超聲波清洗：磨拋后將樣品浸入酒精中超聲清洗2-3分鐘，去除殘留磨料。
標(biāo)記方向：在樣品邊緣刻劃箭頭或標(biāo)記觀察面，避免后續(xù)操作混淆。
模擬試驗(yàn)：對(duì)新牌號(hào)或特殊熱處理狀態(tài)，先小范圍腐蝕試驗(yàn)，確定參數(shù)后再批量制樣。
總結(jié)
鋁合金金相制樣的核心是控制熱損傷、變形和污染。通過(guò)低速切割、冷鑲嵌、分步磨拋（粗→精→初拋→精拋）及針對(duì)性腐蝕，可獲得高質(zhì)量樣品。操作中需注意細(xì)節(jié)，如旋轉(zhuǎn)樣品消除劃痕、輕壓拋光、及時(shí)清洗等，以確保組織顯示清晰準(zhǔn)確。
- (上一篇)：沒有了
- (下一篇)：自動(dòng)金相研磨拋光機(jī)解鎖材料微觀世界的精密鑰匙
